ПХД дизайны мен орналасуы заманауи электрониканы қалай қалыптастырады?

Мазмұны

• ПХД дизайны мен орналасуына кіріспе
• Неліктен PCB дизайны маңызды
• ПХД орналасуының негізгі принциптері
• Жалпы дизайн қиындықтары
• Үздік тәжірибелер және инженерлік шешімдер
• Материалдар мен өндірісті қарастыру
• Өнеркәсіптік қолданбалар
• Дизайнды салыстыру және салыстыру кестесі
• ПХД дизайнының жұмыс процесі түсіндірілді
• ПХД инженериясындағы болашақ тенденциялар
• Жиі қойылатын сұрақтар
• Қорытынды

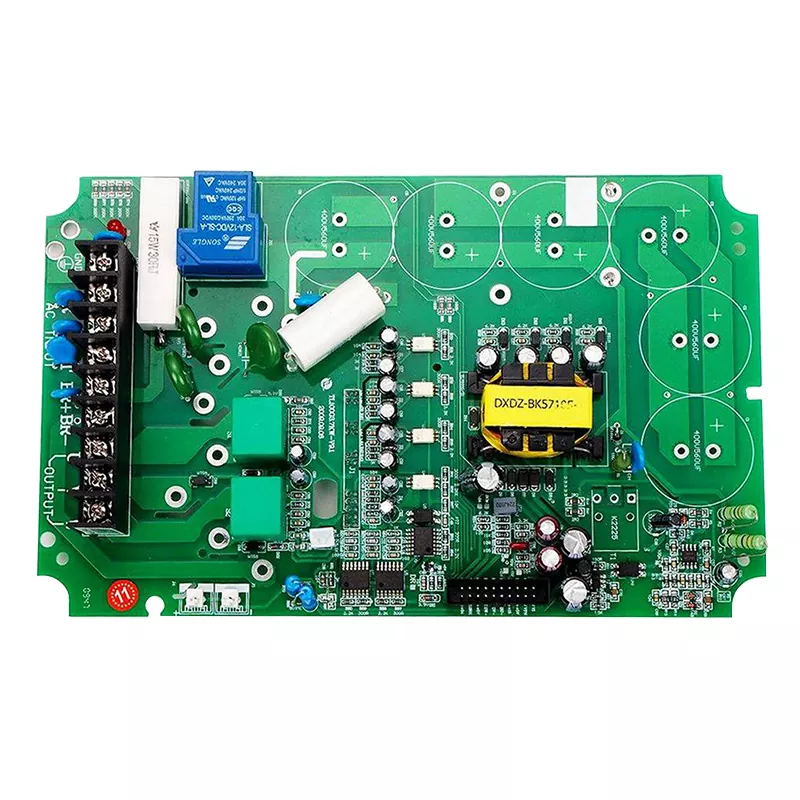

ПХД дизайны мен орналасуына кіріспе

ПХД дизайны мен орналасуы – электронды компоненттерді орналастырудың және баспа схемасында электр қосылымдарын бағыттаудың құрылымдық процесі. Бұл таза техникалық пән болып көрінгенімен, бұл шын мәнінде электротехника, механикалық шектеулер, жылу физикасы және өндірістік практикалық тепе-теңдік болып табылады.

Жақсы жобаланған ПХД сигналдардың тиімді таралуын, қуаттың біркелкі бөлінуін, жылуды тиімді басқаруды және өнімнің нақты әлем жағдайында тұрақтылығын қамтамасыз етеді. Нашар дизайн, керісінше, сигнал кедергісіне, қызып кетуге, жүйенің бұзылуына және тіпті құрылғының толық істен шығуына әкелуі мүмкін.

Электрондық құрылғылар кішірек және қуаттырақ болған сайын, ПХД дизайнының күрделілігі арта береді. Инженерлер енді жоғары жылдамдықты сигналдарды, электромагниттік үйлесімділікті, көп қабатты маршруттауды және ықшам құрамдас біріктіруді есепке алуы керек.

Неліктен PCB дизайны маңызды

ПХД дизайны тек компоненттерді қосу ғана емес, ол электронды өнімнің өнімділік төбесін анықтайды. Тақта орналасуы шу, қарсылық немесе тұрақсыздықты тудырса, тіпті ең жетілдірілген чиптер де дұрыс жұмыс істей алмайды.

• Өнімділік тұрақтылығы:Дұрыс бағыттау сигналдың таза берілуін қамтамасыз етеді.
• Жылу тиімділігі:Жақсы орналасу қызып кетудің алдын алады және өнімнің қызмет ету мерзімін ұзартады.
• Өндіріс құны:Оңтайландырылған дизайн өндірістің күрделілігі мен қалдықтарын азайтады.
• Өнімнің сенімділігі:Тұрақты орналасулар күйзеліс жағдайында сәтсіздіктерді азайтады.
• Масштабтау мүмкіндігі:Модульдік дизайн болашақ жаңартулар мен түзетулерге мүмкіндік береді.

ПХД орналасуының негізгі принциптері

ПХД орналасуының негізгі принциптерін түсіну жоғары сапалы электрондық жүйелерді жасау үшін өте маңызды. Бұл принциптер инженерлерді жобалаудың әрбір сатысында басшылыққа алады.

1. Сигнал тұтастығы

Сигналдың тұтастығы ПХД арқылы өтетін электр сигналдарының сапасын білдіреді. Нашар бағыттау, шамадан тыс жол ұзындығы немесе кедергі сигналдарды бұрмалауы мүмкін.

2. Қуатты бөлу

Тұрақты электр қуатын тарату желісі барлық компоненттердің ауытқусыз немесе шусыз тұрақты кернеуді алуын қамтамасыз етеді.

3. Негіздеу стратегиясы

Жақсы жоспарланған жер үсті электромагниттік кедергілерді азайтады және тізбектің тұрақтылығын жақсартады.

4. Жылулық басқару

Сезімтал компоненттердің қызып кетуіне жол бермеу үшін орналасу кезінде жылудың таралуын ескеру қажет.

5. Құрамдас бөліктерді орналастыру

Стратегиялық орналастыру із ұзындығын қысқартады, сигнал ағынын жақсартады және өндірісті жеңілдетеді.

Жалпы дизайн қиындықтары

ПХД жобалау инженерлері функционалдылыққа да, өндіріс тиімділігіне де әсер ететін көптеген қиындықтарға жиі тап болады.

• Жоғары жылдамдықты іздер арасындағы электромагниттік кедергі
• Нашар термиялық дизайнға байланысты қызып кету
• Ұзақ немесе дұрыс бағытталмаған іздерде сигналдың кешігуі
• Шағын құрылғылардағы кеңістік шектеулері
• Өндірістегі шектеулер және шығындарды оңтайландыру мәселелері

Бұл қиындықтар жиі қайталанатын дизайнды жақсартуды және өндіру алдында модельдеуге негізделген тексеруді талап етеді.

Үздік тәжірибелер және инженерлік шешімдер

Табысты PCB дизайны тәуекелдерді азайтатын және өнімділікті жақсартатын дәлелденген инженерлік тәжірибелерге сүйенеді.

• Жоғары жылдамдықты сигналдар үшін қысқа және тікелей трассаны пайдаланыңыз
• Күрделі схемалар үшін көп қабатты ПХД стектерін іске қосыңыз
• Бөлек аналогтық және цифрлық жерге қосу аймақтары
• Ажырататын конденсаторларды қуат түйреуіштерінің жанына қойыңыз
• Орналасуды аяқтамас бұрын термиялық модельдеуді орындаңыз
• Процестің басында өндірушінің дизайн ережелерін орындаңыз

Бұл стратегиялар сигнал тұрақтылығын айтарлықтай жақсартады, шуды азайтады және өнімнің сенімділігін арттырады.

Материалдар мен өндірісті қарастыру

Материалдарды таңдау ПХД өнімділігінде маңызды рөл атқарады. Әртүрлі субстраттар әртүрлі электрлік және жылулық қасиеттерді ұсынады.

ПХД дизайнының өнеркәсіптік қолданбалары

ПХД дизайны мен орналасуы әрқайсысының бірегей талаптары бар салалардың кең ауқымында өте маңызды.

• Тұрмыстық электроника:Смартфондар, планшеттер және киілетін құрылғылар
• Автокөлік жүйелері:Қозғалтқышты басқару блоктары, сенсорлар, ақпараттық ойын-сауық
• Медициналық құрылғылар:Диагностикалық машиналар, бақылау жүйелері
• Өнеркәсіптік автоматтандыру:Робототехника, PLC жүйелері, басқару панелдері
• Телекоммуникациялар:Желілік аппараттық және коммуникациялық жүйелер

Дизайнды салыстыру және салыстыру кестесі

ПХД дизайны көбінесе өнімділікті, шығындарды және өндіруді теңестіруді талап етеді. Төменде жалпы сауда-саттықтарды салыстыру берілген.

ПХД дизайнының жұмыс процесі түсіндірілді

Құрылымдық жұмыс процесі тұжырымдамадан өндіріске дейінгі дәлдік пен тиімділікті қамтамасыз етеді.

1. Талаптарды талдау және спецификацияны анықтау
2. Схемалық жобалау және схеманы жоспарлау
3. Компоненттерді таңдау және тексеру
4. ПХД орналасу дизайны және маршруттау
5. Дизайн ережелерін тексеру және модельдеу
6. Прототипті жасау және сынау
7. Соңғы өндіріс және оңтайландыру

Әрбір кезең соңғы өнімнің өнімділік пен сенімділік күтулеріне сәйкес келуін қамтамасыз етуде маңызды рөл атқарады.

ПХД инженериясындағы болашақ тенденциялар

ПХД технологиясы кішірек, жылдамырақ және күштірек электроникаға сұранысқа байланысты жылдам дамуын жалғастыруда.

• HDI (High-density Interconnect) технологиясын пайдаланудың артуы
• AI көмегімен ПХД жобалау құралдарын біріктіру
• Ультра миниатюризацияланған компоненттерді әзірлеу
• Жетілдірілген жылуды басқару материалдары
• Икемді және киілетін электрониканың кеңеюі

Бұл инновациялар барлық салалардағы электронды құрылғылардың келесі буынын қалыптастырады.

Жиі қойылатын сұрақтар

ПХД дизайны және орналасуы дегеніміз не?

Бұл электрондық компоненттердің физикалық орналасуын және схемалық тақтадағы электр қосылымдарын бағыттау процесін жобалау.

Неліктен ПХД орналасуы маңызды?

Ол өнімділікке, сигнал тұтастығына, термиялық тұрақтылыққа және өнімнің жалпы сенімділігіне тікелей әсер етеді.

ПХД жобалау үшін қандай бағдарламалық құрал қолданылады?

Жалпы құралдарға Altium Designer, KiCad, Eagle және OrCAD жатады.

Бір қабатты және көп қабатты ПХД арасындағы айырмашылық неде?

Бір қабатты тақталар қарапайым және арзанырақ, ал көп қабатты тақталар күрделі, жоғары өнімділік схемаларын қолдайды.

ПХД дизайны өндіріс құнын қалай төмендете алады?

Орналасуды оңтайландыру, мүмкіндігінше қабаттар санын азайту және өндірістік нұсқауларды орындау шығындарды айтарлықтай төмендетуі мүмкін.

Қорытынды

ПХД дизайны мен орналасуы қазіргі заманғы электроника инженериясының негізгі пәні болып табылады. Ол өнімнің қаншалықты тиімді жұмыс істейтінін, қаншалықты ұзақ қызмет ететінін және оны өндіру қаншалықты тиімді екенін анықтайды. Технологиялар дамыған сайын, ПХД дизайны дамып келеді, бұл модельдеу құралдарын, материалтануды және дәл инженерияны тереңірек біріктіруді талап етеді.

Жоғары сапалы ПХД жобалау процестеріне инвестиция салатын компаниялар әлемдік нарықта сенімді, инновациялық және бәсекеге қабілетті электронды өнімдерді жеткізуге жақсырақ орналасады.
